UBCII 自动换底线装置
只需轻触按钮,即可同时更换全台机之底线,大幅度减低因更换底线的停机时间!
产品特征
  • 1.更换底线是刺绣过程中的必需工序, UBCII自动换底线装置II能让你在进行刺绣的同时可更换全台机之底线; 大幅度减低因更换底线的停机时间。

    2.只需轻触按钮,即可同时更换全台机之底线; 此外,放置备用梭芯的位置亦转移至近台板前方,方便更换,减省操作员的工作量。

  • 图为例,实际生产效率大幅提升13%, 大大提高工人人均产值。


    刺绣花样(实物完整图)

    花样尺寸: 52mm(宽)X40mm(高)

    针数: 6,840

    机型: TFGN-920 (20头)

    花样针迹长度: 2mm

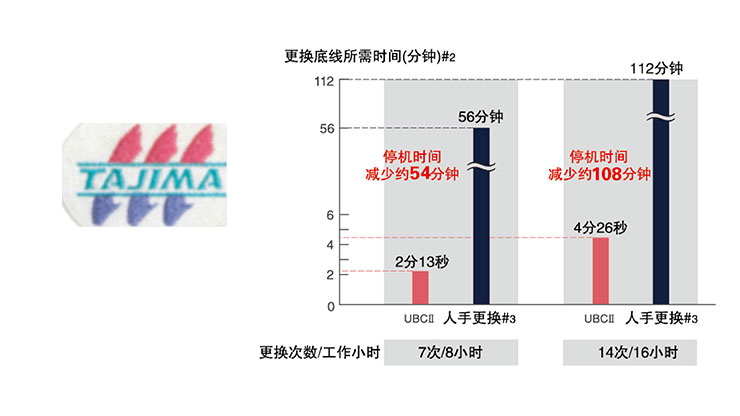

    以每工作16小时计算,使用UBCI自I动换底线装置11换底线的时间每天只需4分26秒;


    与人手操作需时112分钟相比,大幅减少7108分钟 {详见左图}。


    #1.  量度更换底键时间的环境设置z

    所用机型: TFGN-920,机器速度: 1,000rpm,花样针迹长度: 2mm, 底线消耗·针迹长度的70%,底线长度:每梭芯100m, 更换次数:每工作8小时更换7次及每工作16小时更换14次。

    #2. 更换底线的时间接以下设置计算: Y轴刺绣范围达450mm,UBCII每次更换底线时间为16秒;而 Y轴刺绣范围达680mm,UBCI每I  次更换底线时间为19秒,人手更换每次约为8分钟。

    #3. 显示由操作员E换底线所帽时间。

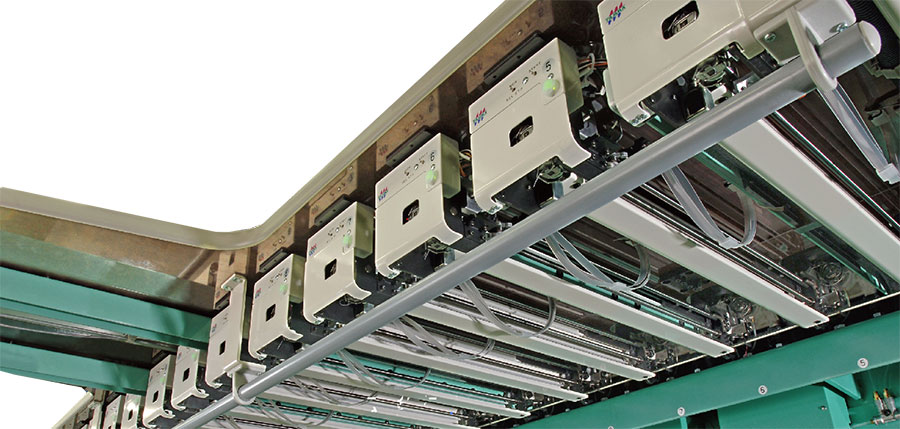

  • 马达驱动型、UBC组件

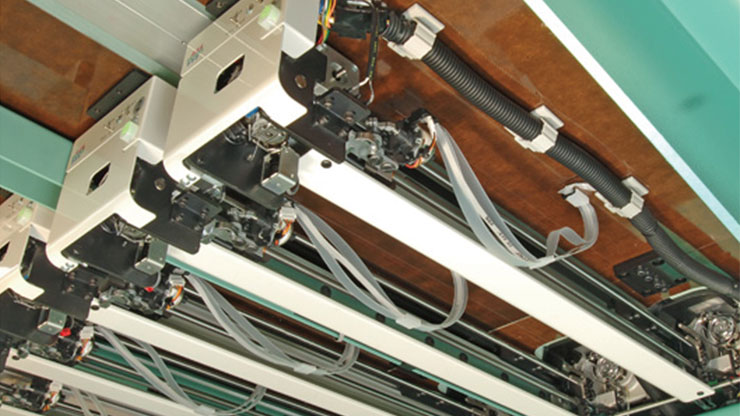

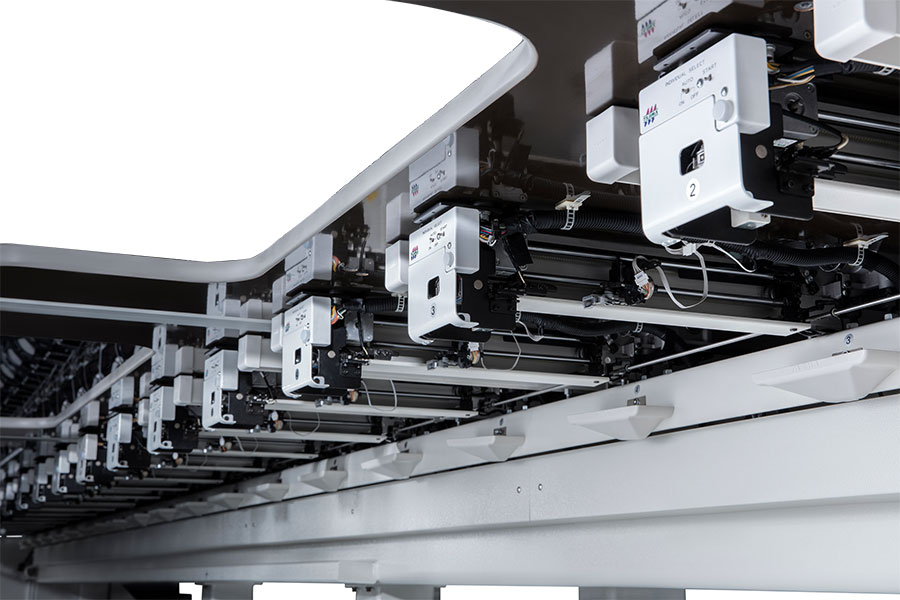

    UBC装置由多个独立的UBC操作臂组成,每个UBC操作臂均能独立驱动,让您可视乎需要,停止个别机头;您也可在操作箱上选择全部或隔头操作。

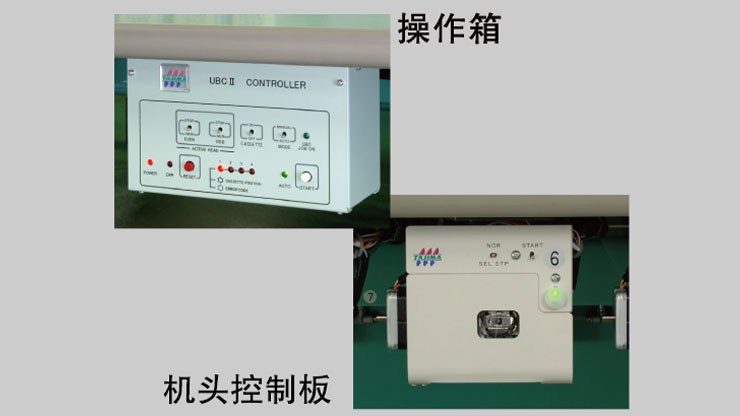

  • 操作箱及机头面板

    控制装置动作

    操作箱可灵活操作整套UBC装置;而机头控制板可独立控制每个机头内置UBC系统。在更换底线后,您可于任何一个机头控制板上启动全部机头之动作,而无需耗时前往操作箱上进行。

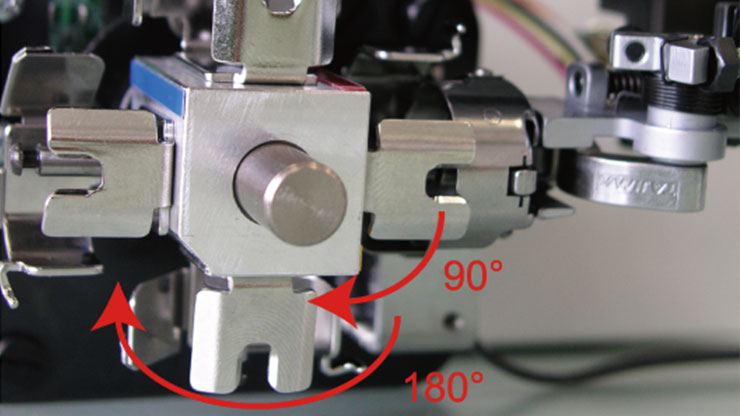

  • 可选择的梭芯匣旋转方法(2种)

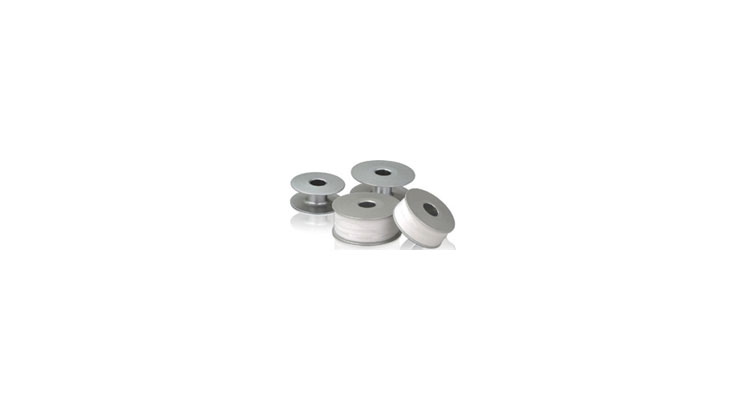

    可选择2杆式(配以1个备用梭芯)或4杆式(配以3个备用梭芯)旋转型梭芯匣。

    2杆式型以180°旋转,4杆式型则以90°旋转作更换底线。

  • 简易功能

    助您更换底线

    透过蜂鸣器发出的讯号,通知更换梭芯。

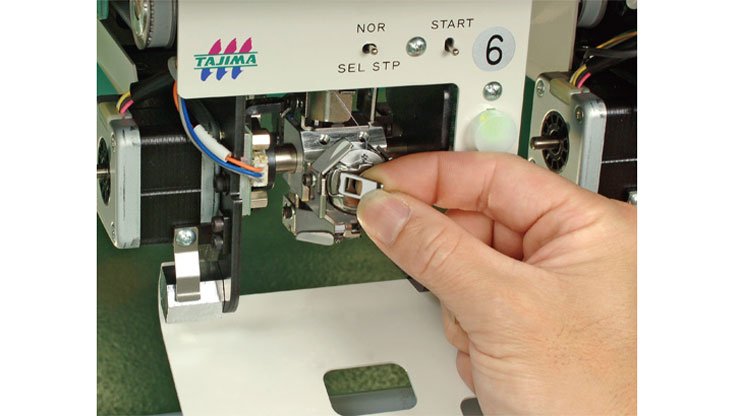

    只需轻触按钮,空梭芯便会运送至前方以便更换。

    *此功能只适用于4- 杆式旋转型梭芯匣

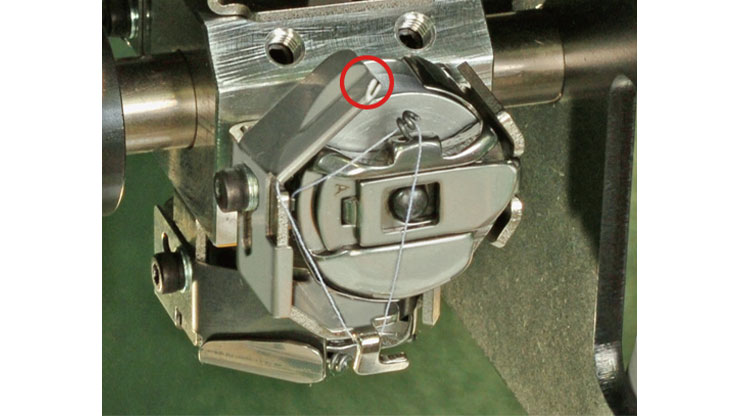

  • 固定底线机械装置

    加强起针稳定性

    通过装置的内置刀片,可划一底线线尾长度,以加强起针稳定性。

    底线线尾的长度可透过调较装置上的刀片位置作修改。

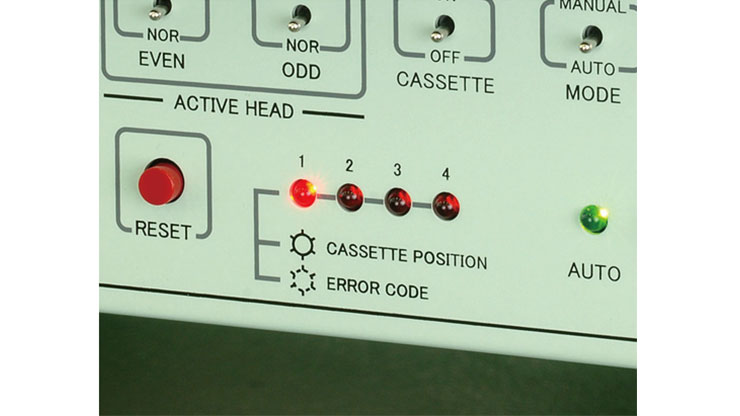

  • LED显示功能

    减少时间损失

    当运作出现偏差,机头面板的LED灯会作显示,而操作盘的LED灯会反映相关问题的识别代码,让你能立即解决,重新投入生产。
