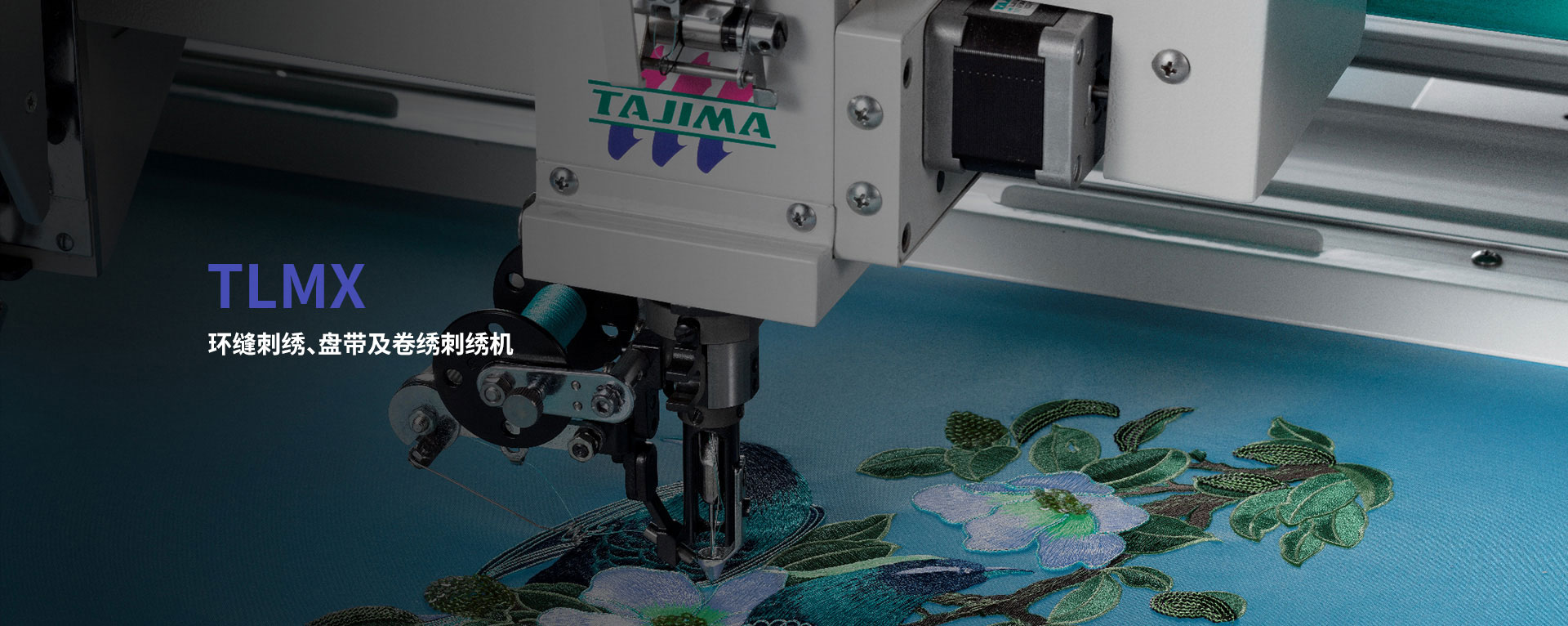

三合一混合盘带绣花机TLMX 系列

TLMX盘带绣花机

划时代多功能三合一混合盘带绣花机，集合了环缝刺绣+盘带及卷绣+平绣混合，适用于不同物料（绳、带、发热线等）均可稳固刺绣在产品上，高转速下保持稳定的环缝刺绣，应用在多种不同领域。

产品特征

盘带刺绣与平绣的组合

多功能与简易操控结合的高性能刺绣机。

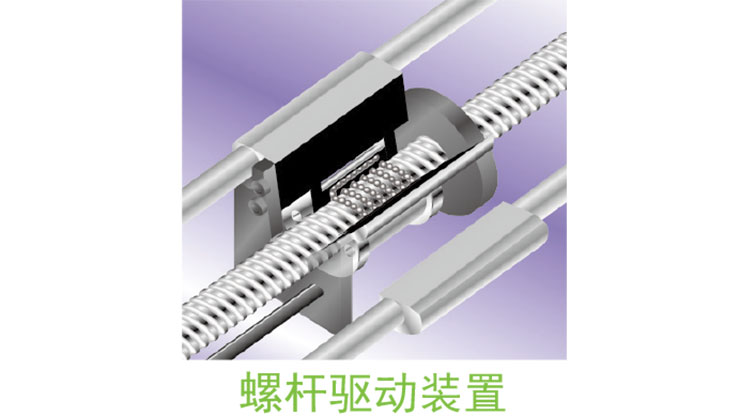

采用了螺杆驱动装置

平绣机头采用了螺杆驱动装置以减少换色的操作时间强化型驱动框架让刺绣更稳定

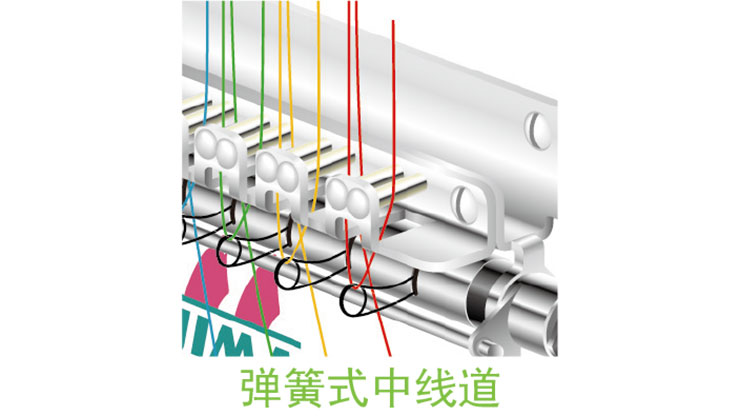

弹簧式中线道

弹簧式中线道保持面线与底线的线张力平衡
独特的挑线杆引导设计

独特的挑线杆引导设计，防止面线在高速运转下相互缠绕，使操作时变得更安全。

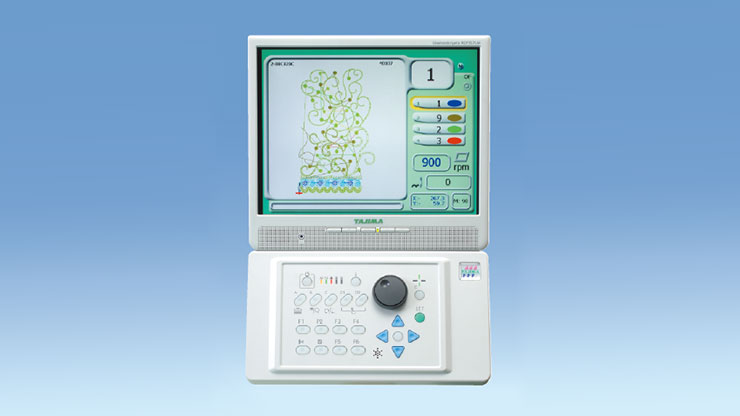

操作盘

清晰简洁的6.5寸彩色LCD操作盘

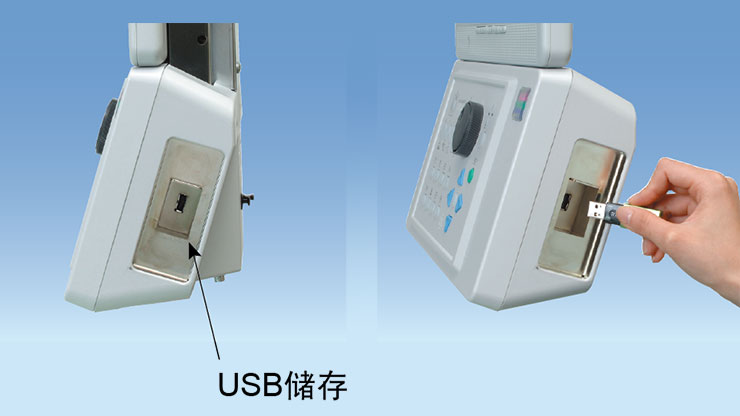

USB储存

采用USB储存输入/输出花样数据资料。

*商用的USB储存卡读写器也适用。

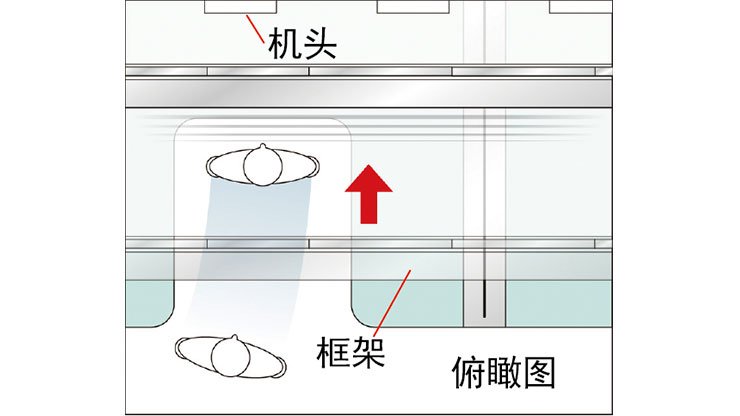

工作台移动按钮

安装在大型刺绣机工作台下的特有功能，让您按需要把框架暂时收放在其它位置，以便操作员走近机器进行调线等工作。

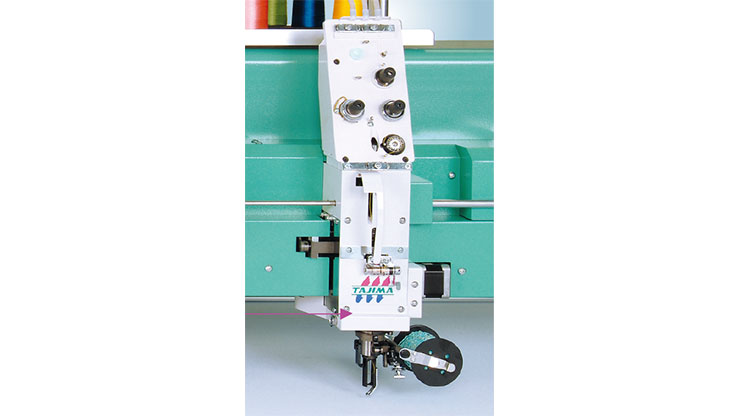

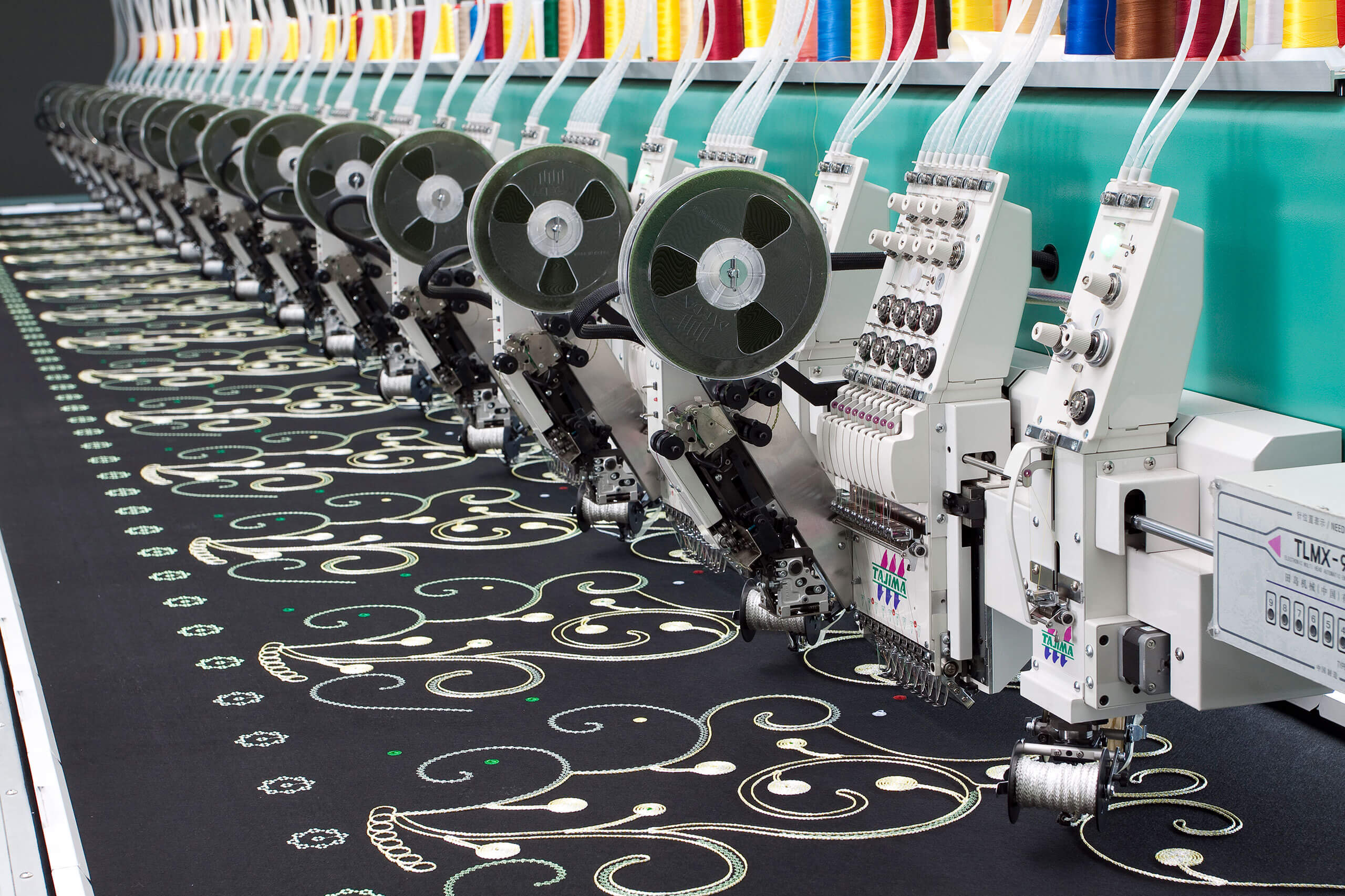

盘带绣机头

结集先进技术的盘带绣机头，为线轴配备了精准的M轴驱动，以及加强稳固物料缝合的高精密度管咀，机头内置左右30度摆动设计，迎合市场服饰花边缝绣多变要求，以创造更高附加产值的特种刺绣。
M轴独立控制系统可按机头单个进行调校

1．M轴独立控制系统可按机头单个进行调校

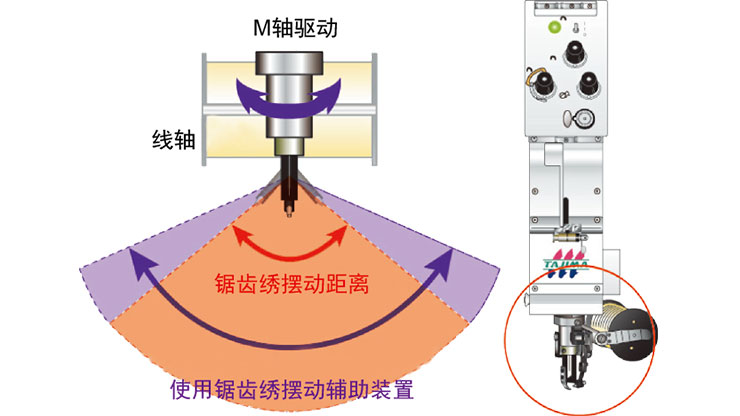

2.锯齿绣装置以驱动框架移动

备有6种锯齿绣刺绣针法，可根据物料和花样设计，选择合适针法进行刺绣。(详见“刺绣种类”)

3.配合不同物料的管咀摆幅调整

可根据应用物料在操作盘上设定管咀摆幅(最高8mm)，及下死点的高度亦可设定(最高3mm)。

管咀摆幅的高调节性增加了刺绣效果的多样化。

选购件

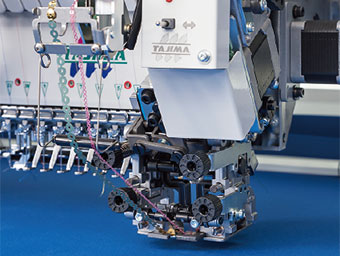

智能换色珠子绣装置

通过智能换色珠子绣装置，替代传统的手工缝珠工艺，实现大批量生产。
智能换色珠片绣装置

简化了复杂的珠片设定，更简单轻松地转换珠片种类和尺寸。

适用珠片尺寸：直径2mm-9mm圆形珠片及偏心珠片。

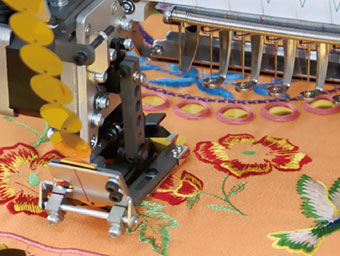

高速珠片绣装置（2-22mm）

适用珠片尺寸由2mm至22mm，透过运用不同形状大小或偏心的珠片，让你的设计达到理想效果。

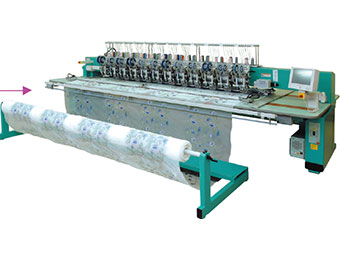

自动整匹绣装置(AFC)

自动整匹绣装置(AFC)透过自动化框夹装置设计，将布料夹好，布料防皱装置和布料拉伸装置，协助您创造更精美的连续刺绣图案。

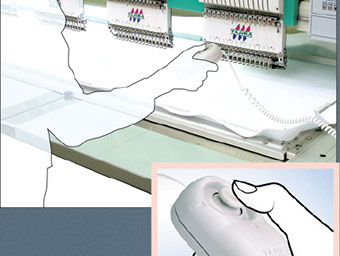

轻触型遥控器

装置具有遥控框架移动的功能，独立于操作盘，让操作员可遥远控制框架移动。

产品规格

TLMX混合型(组装机系列)

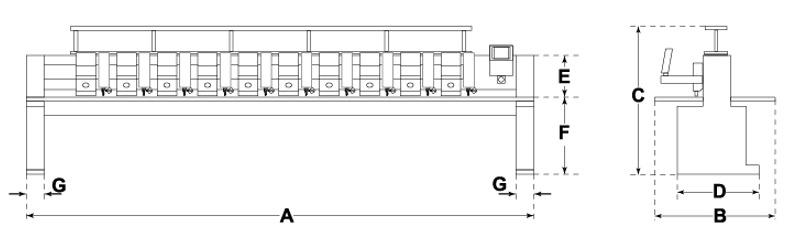

型号	针数	机头对数	盘带绣头数	平绣头数	头间距	刺绣面积(纵x横)mm		A	B	C	D	E	F	G
型号	针数	机头对数	盘带绣头数	平绣头数	头间距	全头使用	连续花样	A	B	C	D	E	F	G
TLMX-902	9	2	2	2	600	1,000 x 600 (230)	1,000 x 1,200	3,095	2,427	1,570	1,510	330	839	100
TLMX-904	9	4	4	4	600	1,000 x 600 (230)	1,000 x 2,400	4,295	2,437	1,570	1,500	330	839	100
TLMX-912	9	12	12	12	600	1,000 x 600 (230)	1,000 x 7,200	9,295	2,437	1,770	1,300	530	833	200
TLMX-915	9	15	15	15	600	1,000 x 600 (230)	1,000 x 9,000	11,095	2,437	1,870	1,300	530	833	200

TLMX混合型系列/三倍机头混合型系列(原装机系列)
型号	针数	机头对数	盘带绣头数	平绣头数	头间距	刺绣面积(纵x横)mm		A	B	C	D	E	F	G
型号	针数	机头对数	盘带绣头数	平绣头数	头间距	全头使用	连续花样	A	B	C	D	E	F	G
TLMX-904	9	4	4	4	550	680 x 550 (230)	680 x 2,200	4,045	1,800	1,540	1,000	330	839	100
TLMX-915	9	15	15	15	550	1,500 x 550 (230)	1,500 x 8,250	10,295	3,440	1,730	1,300	530	833	200
TLMX-1201	12	1	1	1	645	680 x 645 (290)	680 x 645	2,700	1,790	1,540	1,000	330	839	100
TLMX-1202	12	2	2	2	645	1,200 x 645 (290)	1,200 x 1,290	3,345	2,830	1,540	1,510	330	833	100
TLMX-T0908	9	8	8 x 2	8	745	1,200 x 745 (425)	1,200 x 5,960	8,570	2,840	1,630	1,300	430	833	200
TLMX-T1204	12	4	4 x 2	4	840	1,200 x 840 (485)	1,200 x 3,360	6,210	2,840	1,630	1,300	430	826	200

旋转速度	平绣、带绣、锯齿绣最高转速1000 rpm，细卷绣最高转速500 rpm
耗电量	1.9 kw
电源	三相 200-240 / 380 / 415V 50/60Hz
出厂前选购件	智能换色珠片绣装置(ESQ-C)、智能换色珠子绣装置智能换底线装置(SBC)、自动换底线装置Ⅱ(UBCⅡ)、自动加油装置、大旋梭、高速珠片绣装置(2-22mm)、轻触型遥控器、特殊导咀(褶边绣、百褶绣、粗节绳、百褶绣、绳绣、暗绣、立绣)
